製品情報
AAP膨張アンカーの特長
保持力発揮
孔の状態に追従し、膨張するため、均等に保持力を発揮します。
穿孔深さ自由
必要強度に応じて自由に穿孔深さが設定可能です。
簡単施工
穿孔⇒清掃⇒挿入⇒締結。
専用工具不要。人為的ミスによる強度不足の心配がありません。
専用工具不要。人為的ミスによる強度不足の心配がありません。
高強度コンクリート
独自の拡張機能により高強度コンクリートにも使用可能です。
認証・受賞
- 国土交通省 NETIS登録製品「SK-160014-VR」
- 日本建設あと施工アンカー協会 工法・製品 認証番号「第24-0016号」
- 首都高速道路株式会社にて新技術登録
- ジャパン・レジリエンス・アワード最優秀レジリエンス賞 受賞

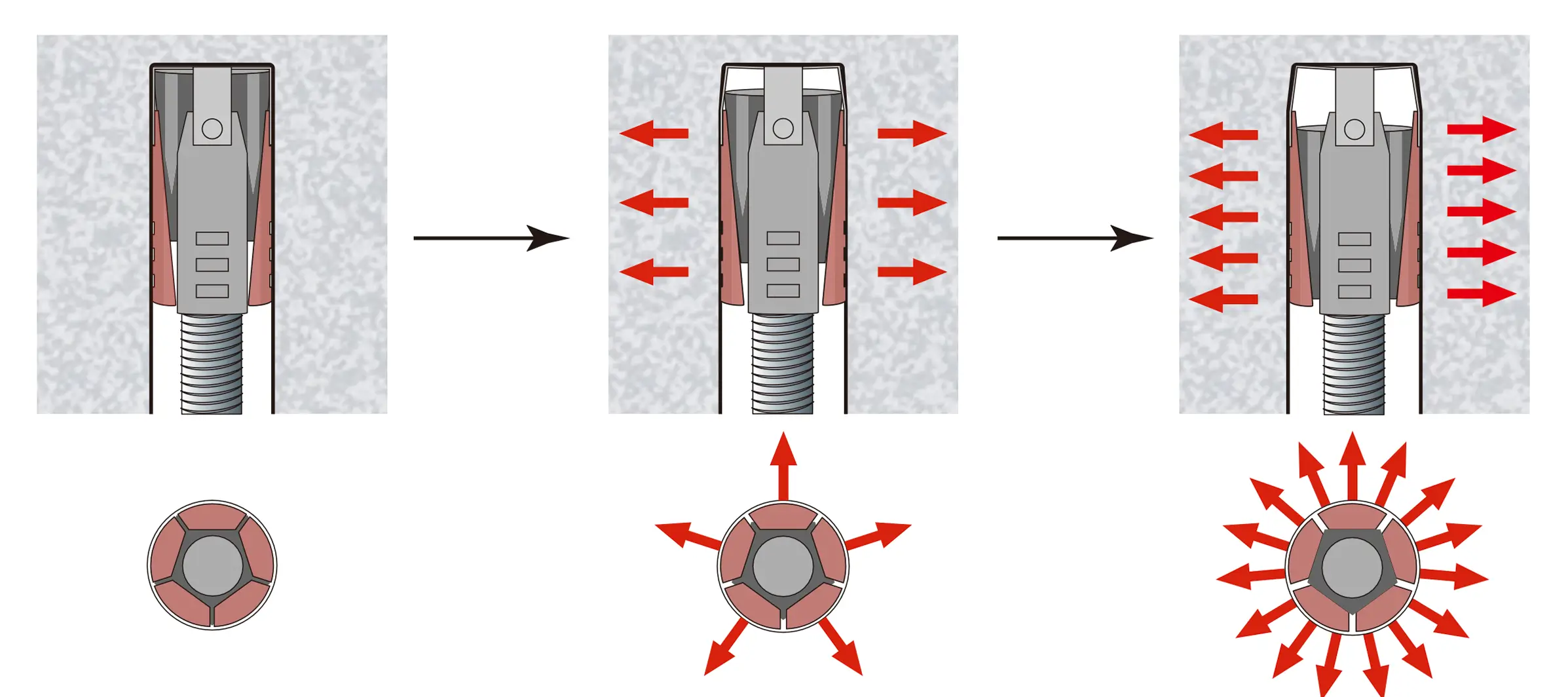

原理
ナットにより押し広げられる拡張板が支圧力を生み、引き抜きに超強力な保持力を発揮します。

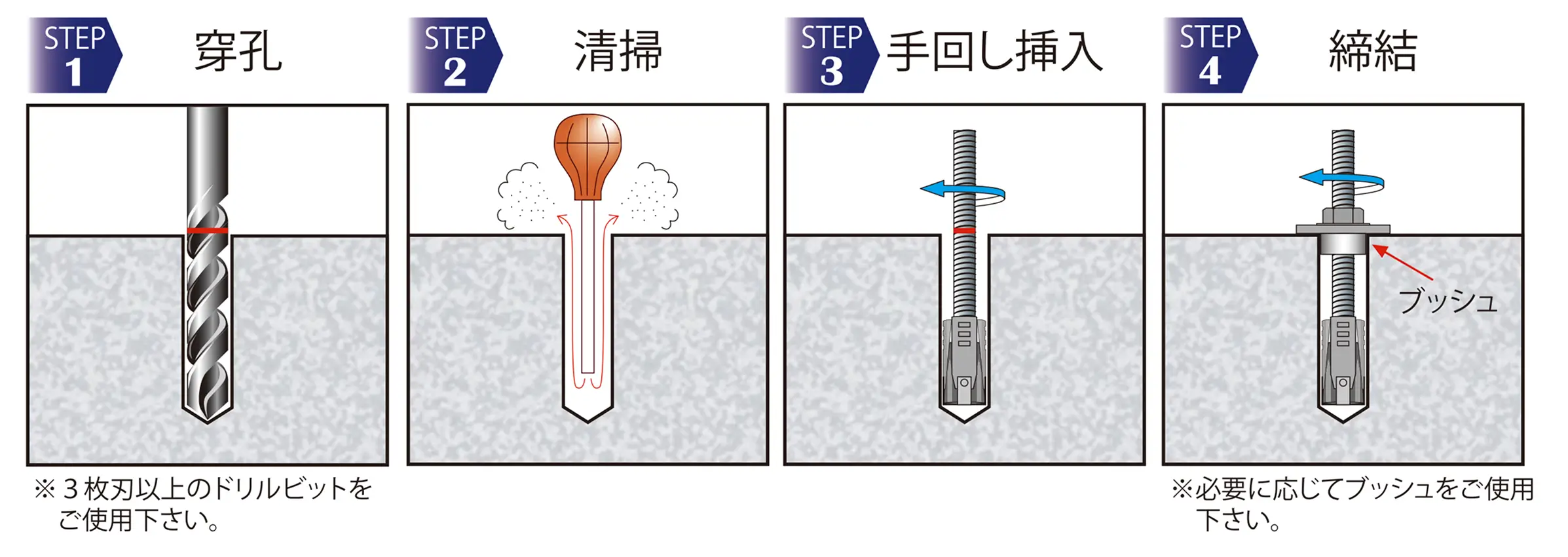

施工方法
簡単施工・専用工具不要・強度確保
性能

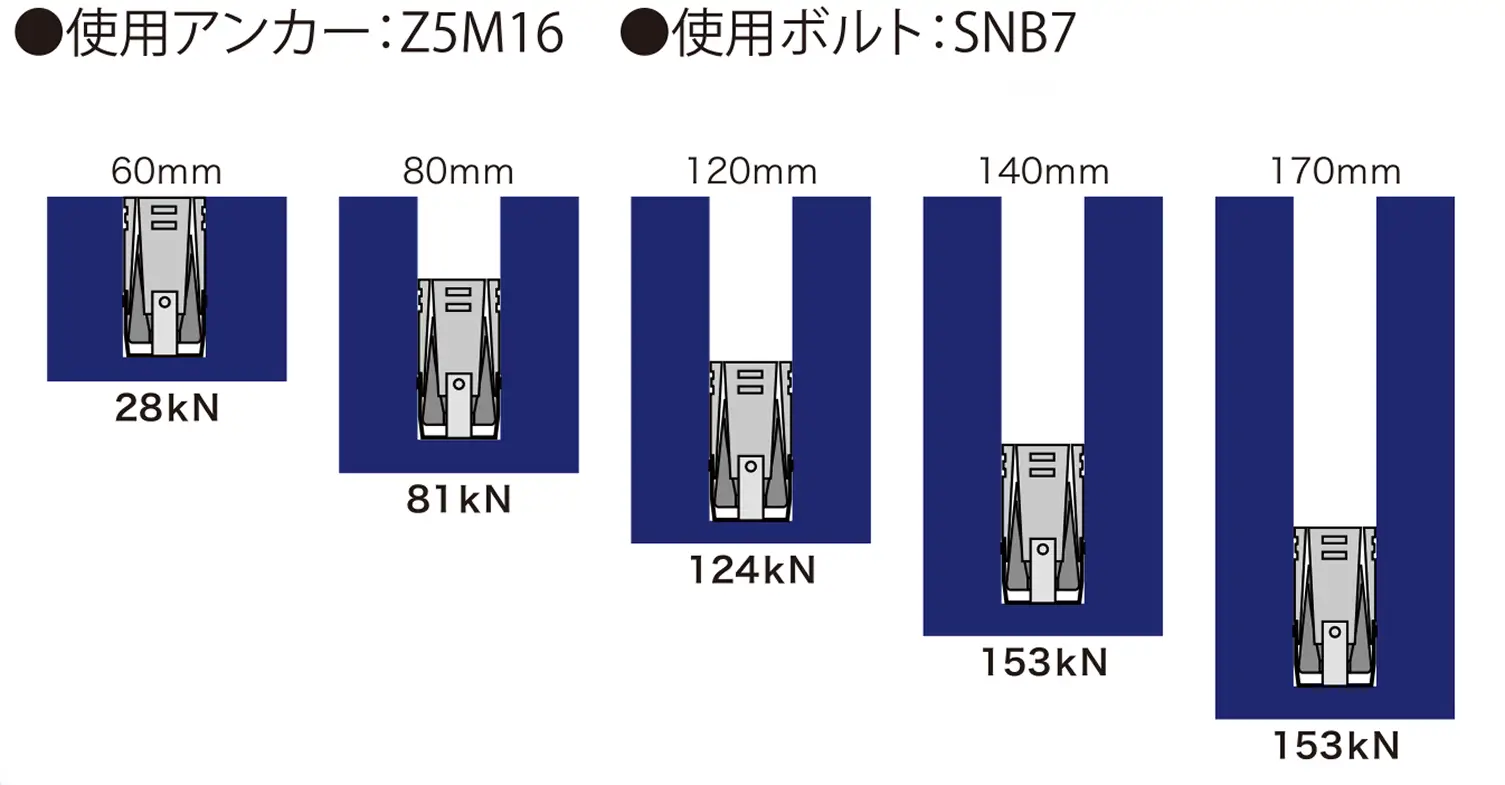

穿孔深さ別最大荷重試験：自社実験結果
深さに応じた最大荷重を確認
※規定の穿孔深さが取れなかった場合を想定し60mmから170mmまでの穿孔深さで引張試験を実施。
※試験方法、結果は自社試験によるものです。実際の施工時は必ず施工要領を厳守の上、適切に施工してください。

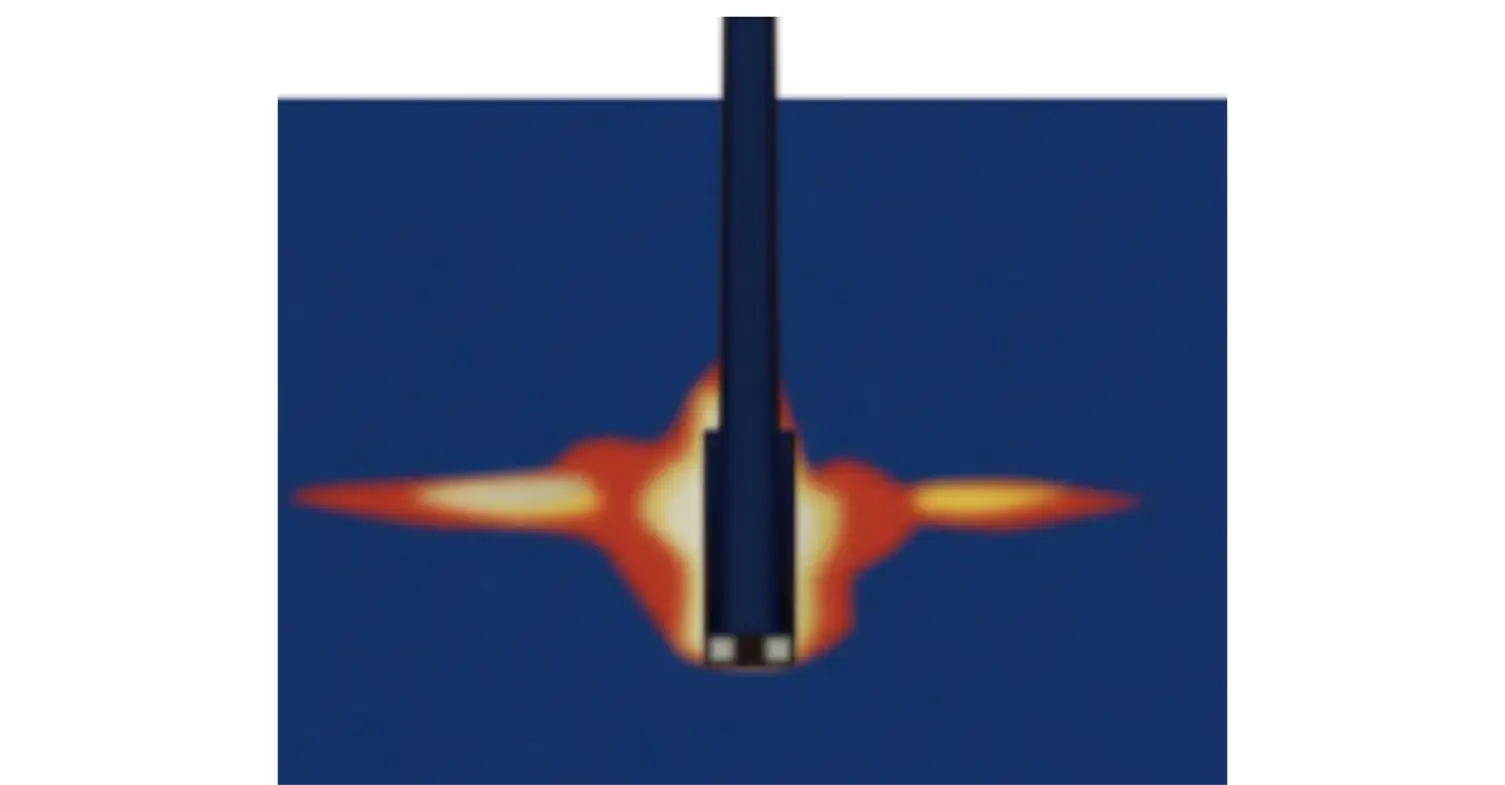

国立大学との定着機構の共同研究
大学研究室にてAAP膨張アンカーの引張試験結果を基に、アンカーに作用する定着機構の解析的検証を実施しました。
その結果、従来の機械式金属アンカーでは、アンカー先端部が楔状に拡張し上方向45°に応力が作用するが、AAP膨張アンカーは、右図に示す通り横方向への支圧力が作用するため、コンクリート破壊を誘発しにくいと考えられます。

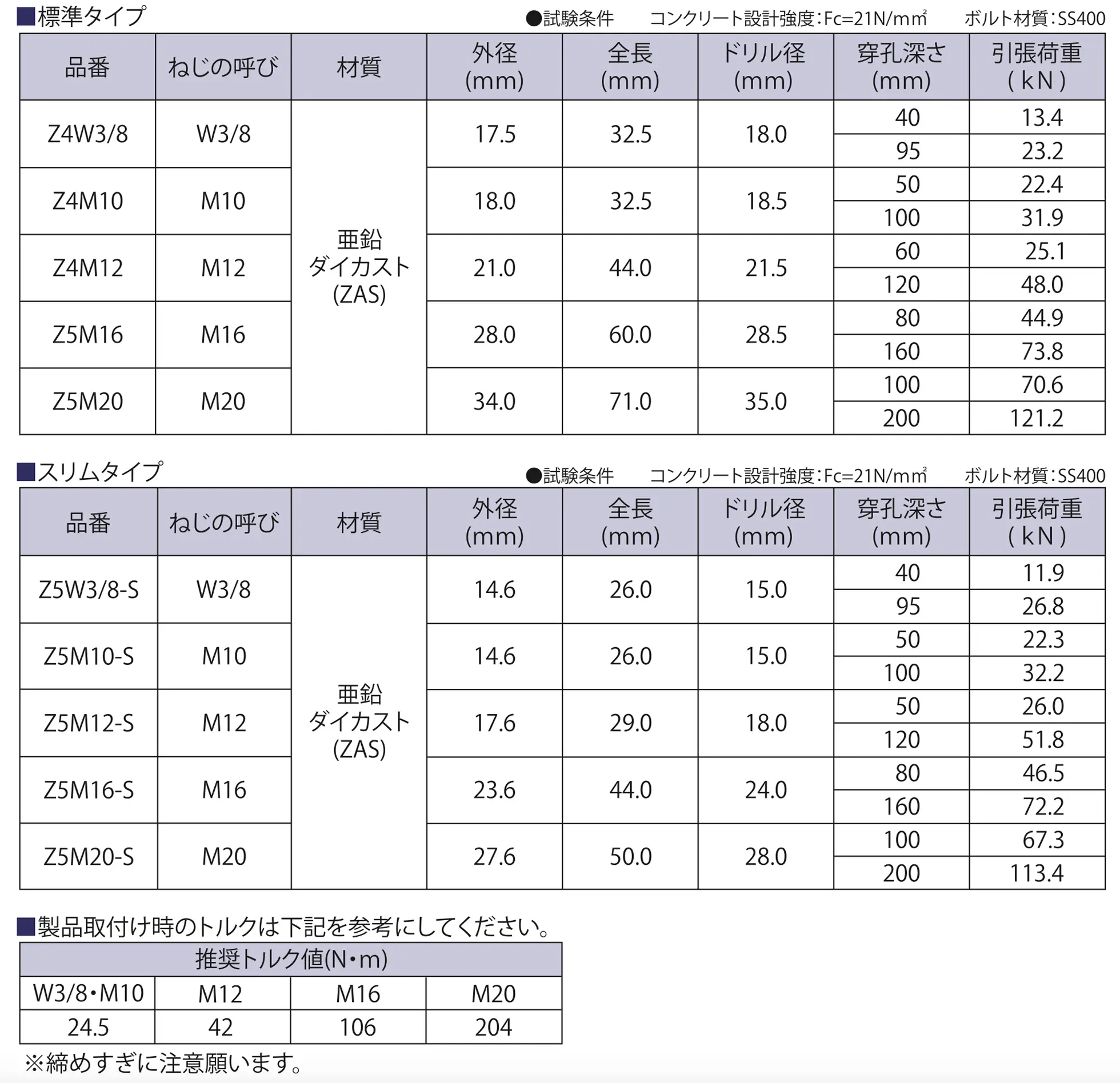

寸法・強度表
主な使用用途
土木工事・建設工事・耐震補強・落橋防止・電設工事・空調機器施工・看板施工・足場工事等、
あらゆるコンクリートへの取付工事に活用できます。
あらゆるコンクリートへの取付工事に活用できます。

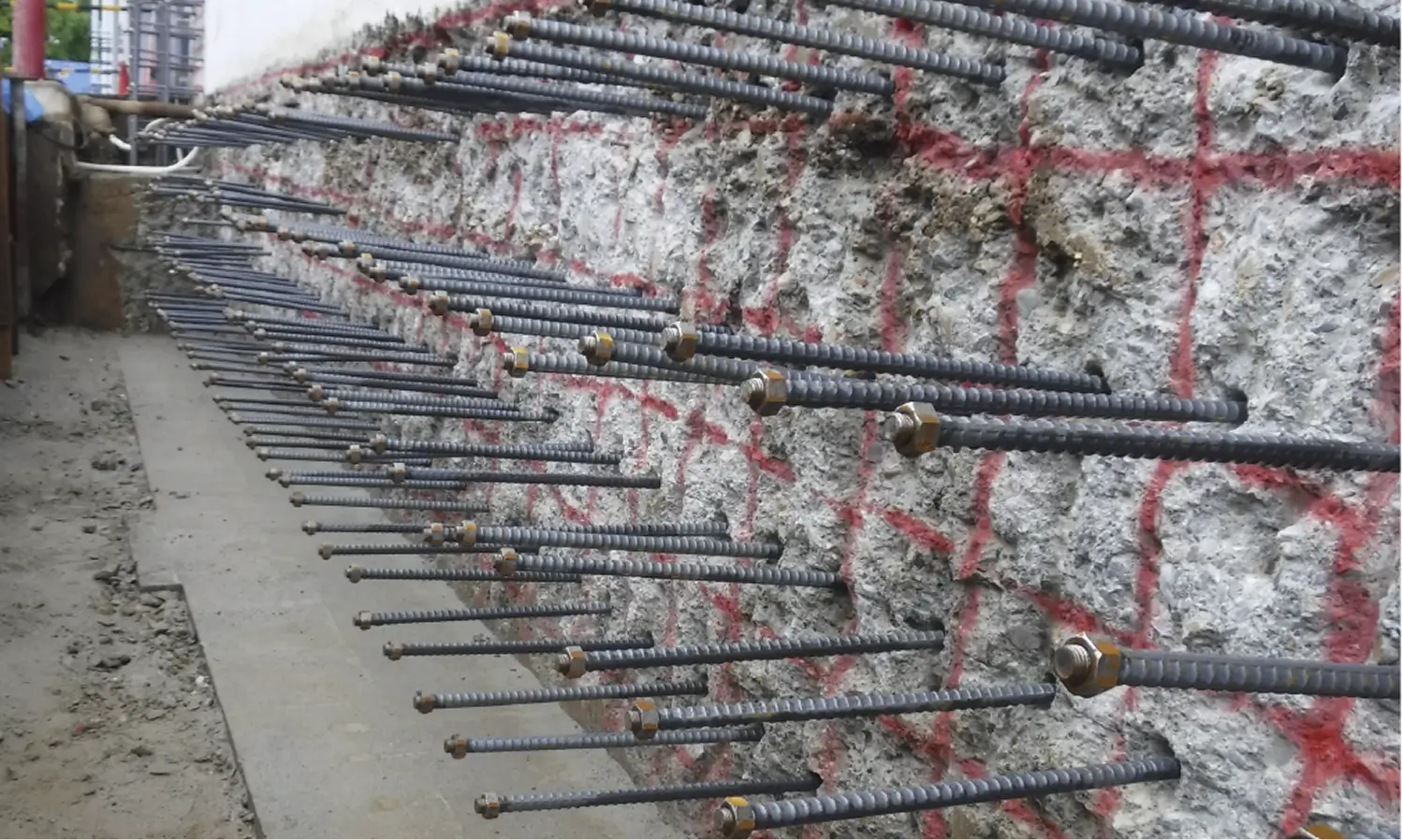

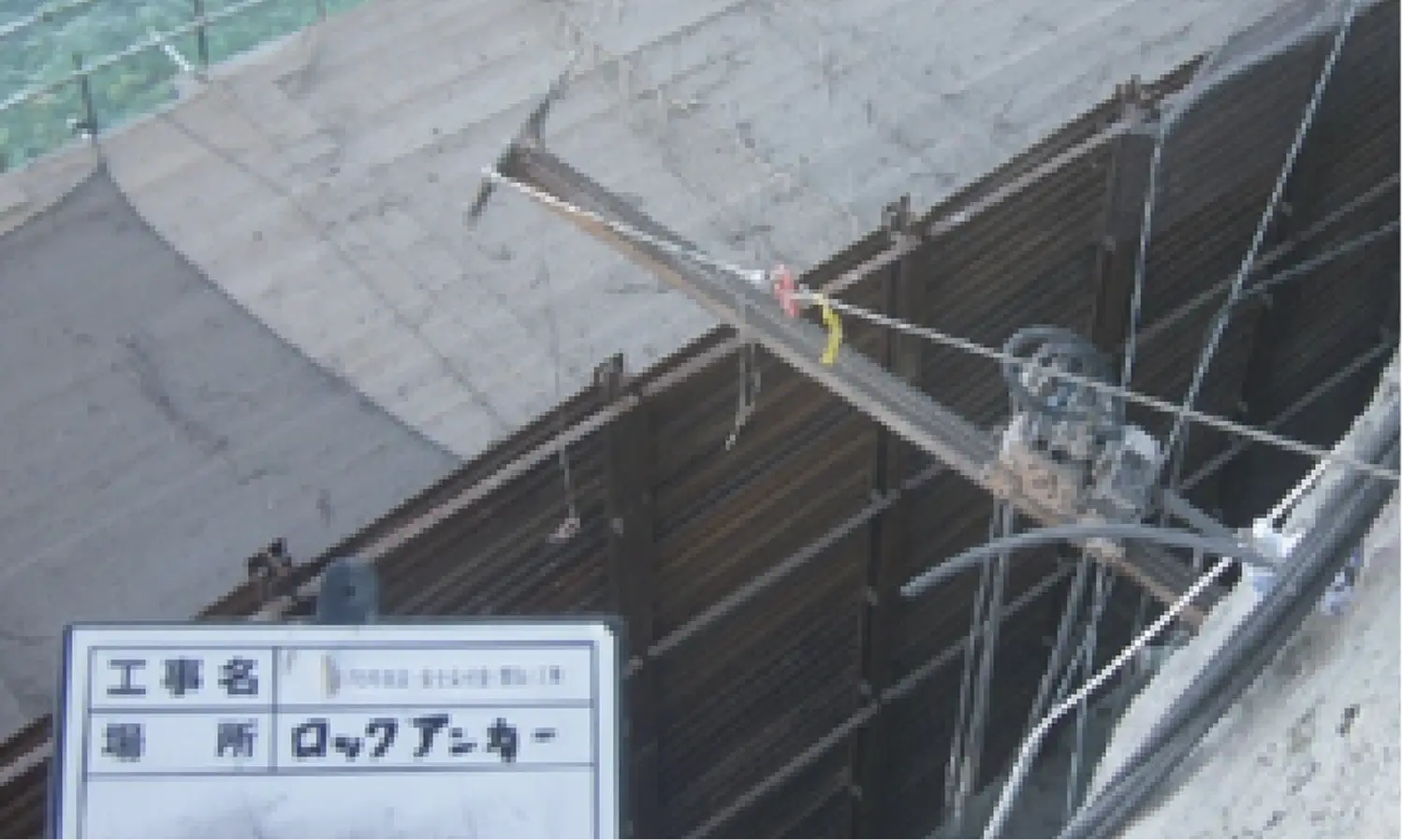

法面･斜面補強

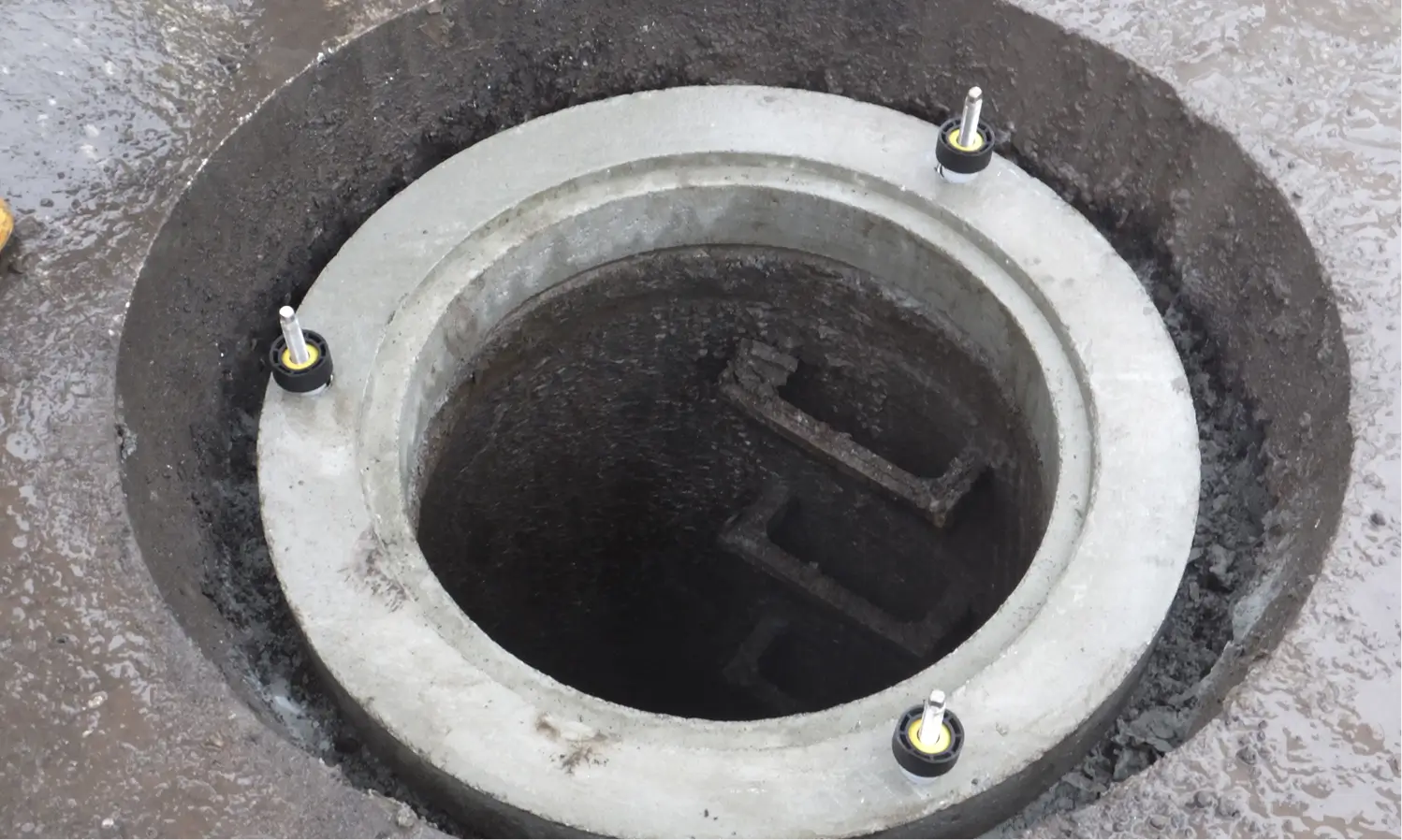

マンホール鉄蓋取替工事（円型取替工法での採用）

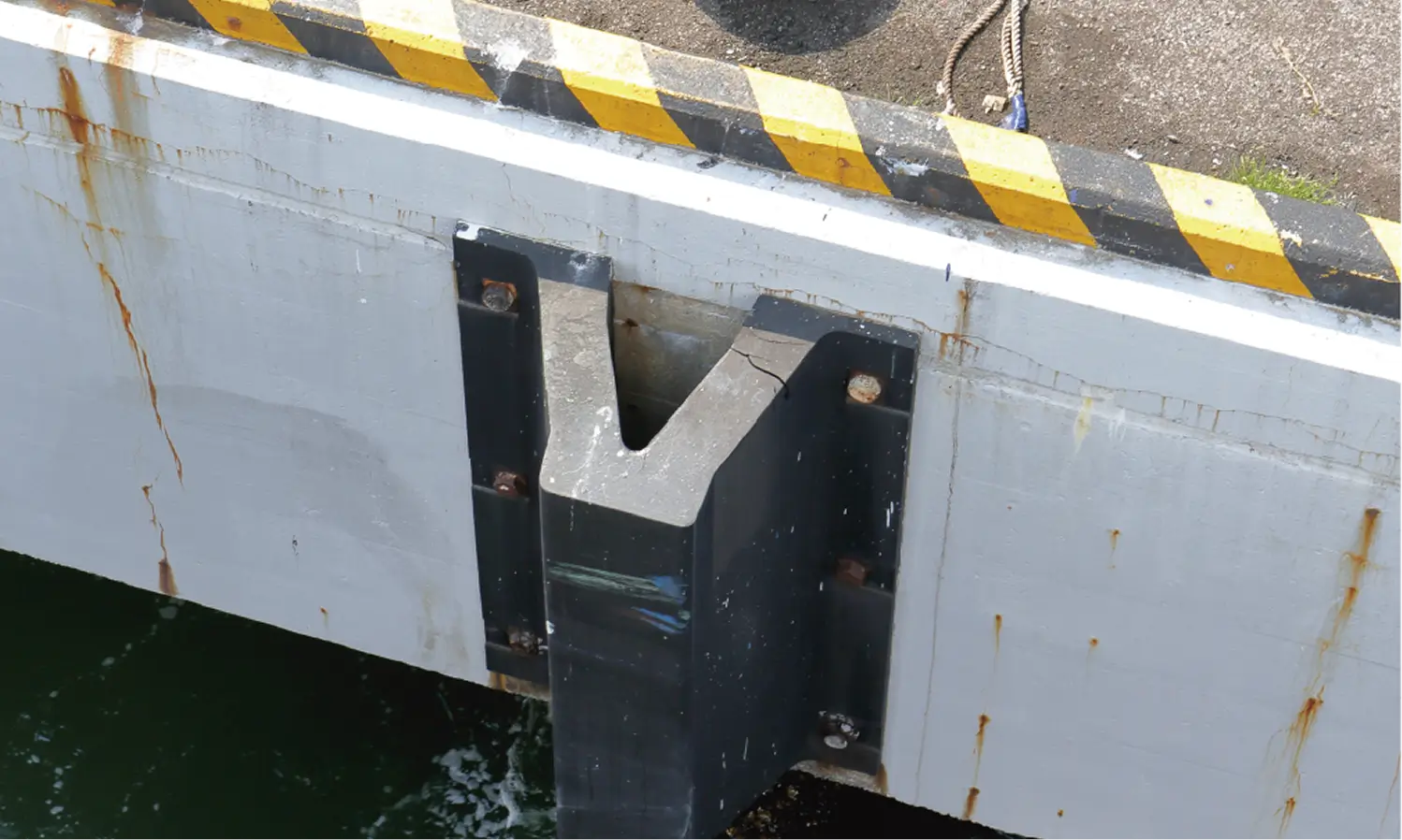

防舷材取付
耐震補強
