自然排煙・換気システム
マドコン

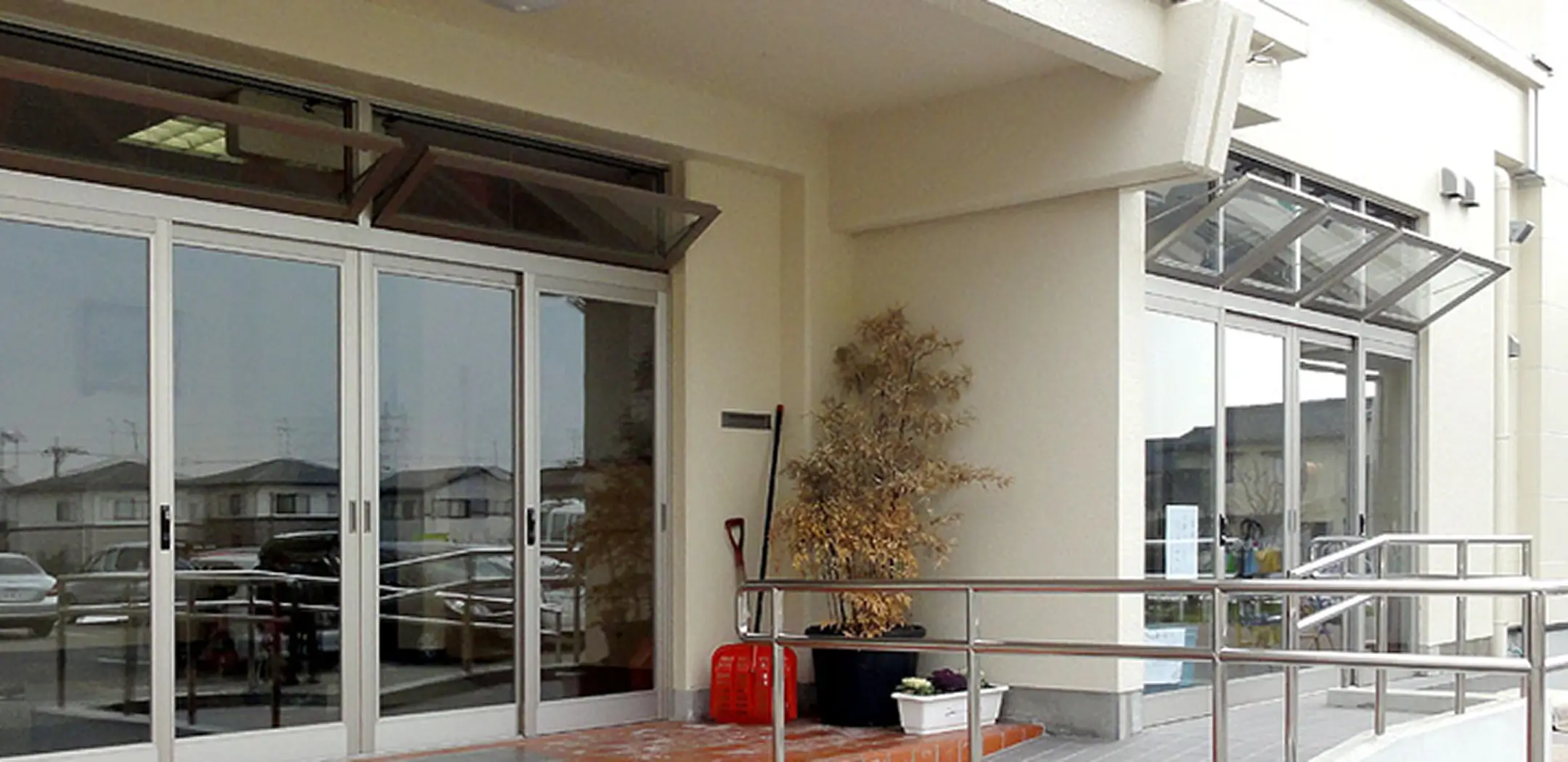

排煙窓は火災による煙を建物外に排出する重要な役割を担っています。 通常排煙窓は高所に設置されるため、その排煙窓を開閉するための装置が「マドコン」です。

火災時の排煙オペレーターとしての機能だけではなく、自然換気システムとしての役割も備わっているため、通常の室内換気も行えます。

シリーズ一覧

マドコンの特長

自然排煙オペレーター、自然換気装置としての機能を重視

火災発生時に煙を排出する高窓を簡単操作で開閉するため「マドコン」は排煙オペレーターとしての機能だけではなく「自然換気システムとしての役割」も重要と考え、建物の用途に合わせ「手動のマドコン」「煙感知器連動のマドコン」など様々なバリエーションを揃えました。

点検修理のご案内

排煙・換気窓修理のお問い合わせは、
50年以上の実績と全国を網羅するネットワークの当社にお任せください。

シリーズ一覧

ワンタッチシリーズ

ハンドルシリーズ

電動シリーズ

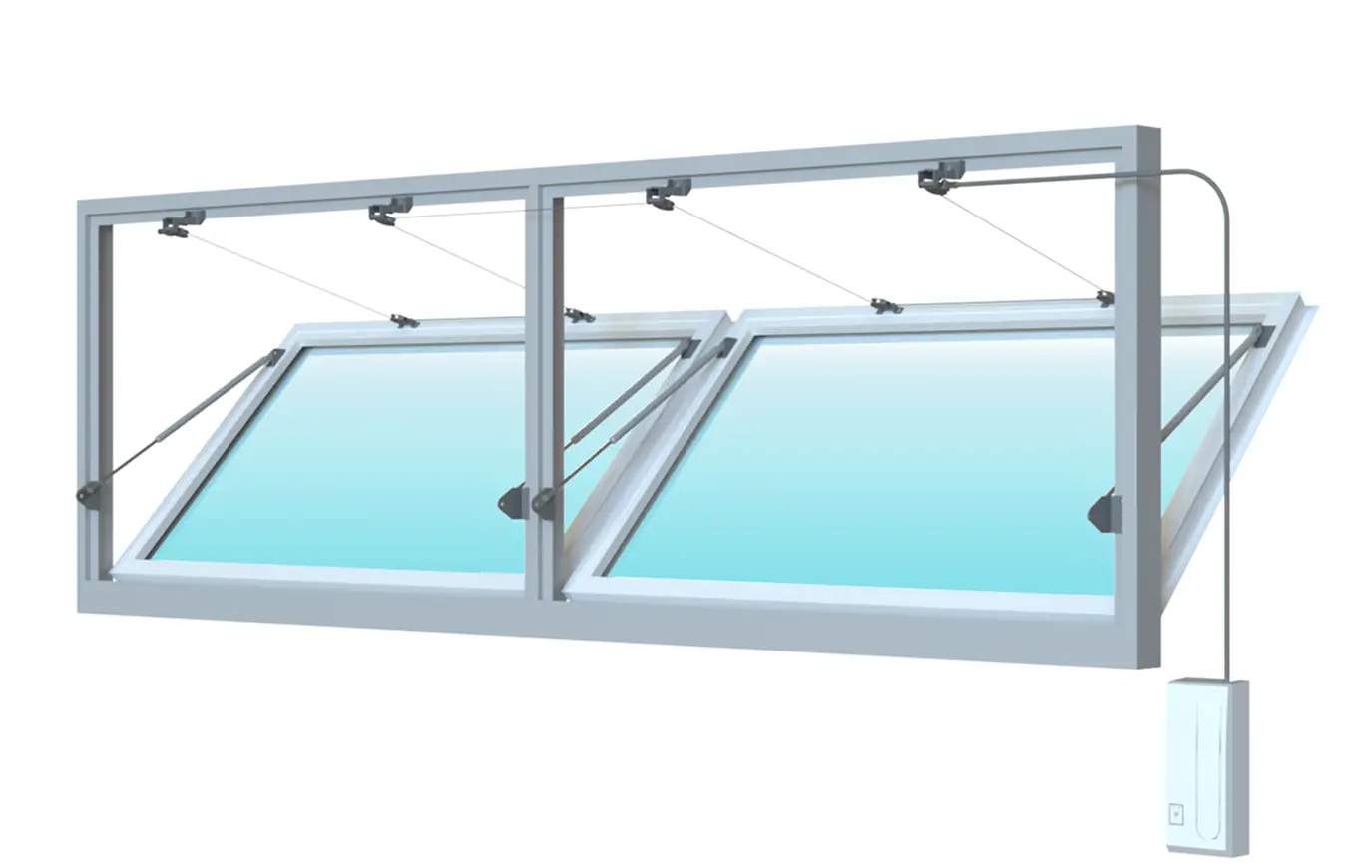

ワンタッチシリーズ

ワンタッチタイプはハンドルボックスのボタンを押すだけで、窓を安全確実に開きます。ハンドル操作によりワイヤーを巻き取ることで、窓を閉めることができます。

ワンタッチシリーズの特長

ワンタッチシリーズのラインナップ

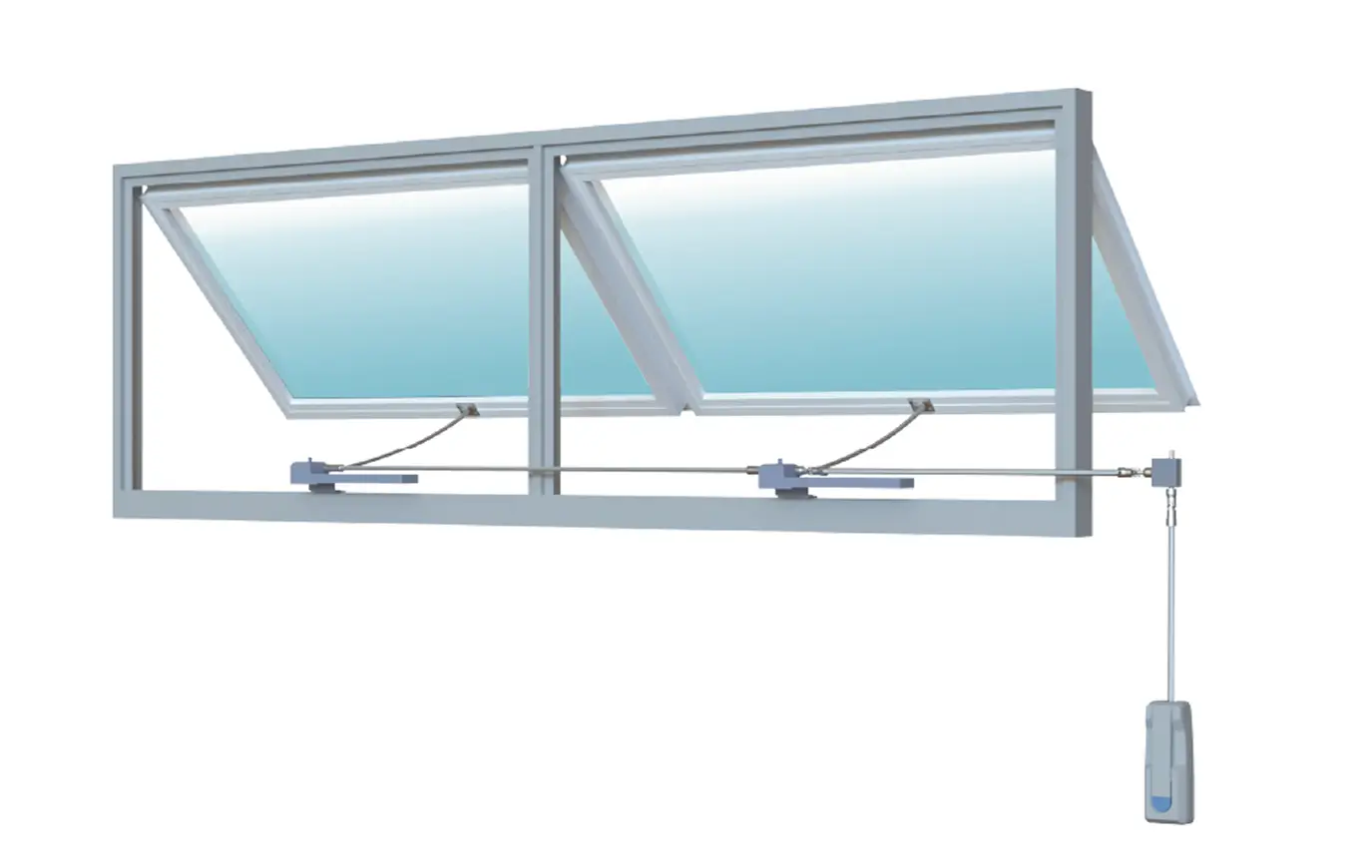

ハンドルシリーズ

ハンドル回転式は、一様に窓を開きたい場合に適しています。
回転軸方式でギアなどにより窓回り金物に力を伝達しますので、外部から開くことができない安全構造です。

ハンドルシリーズの特長

ハンドルシリーズのラインナップ

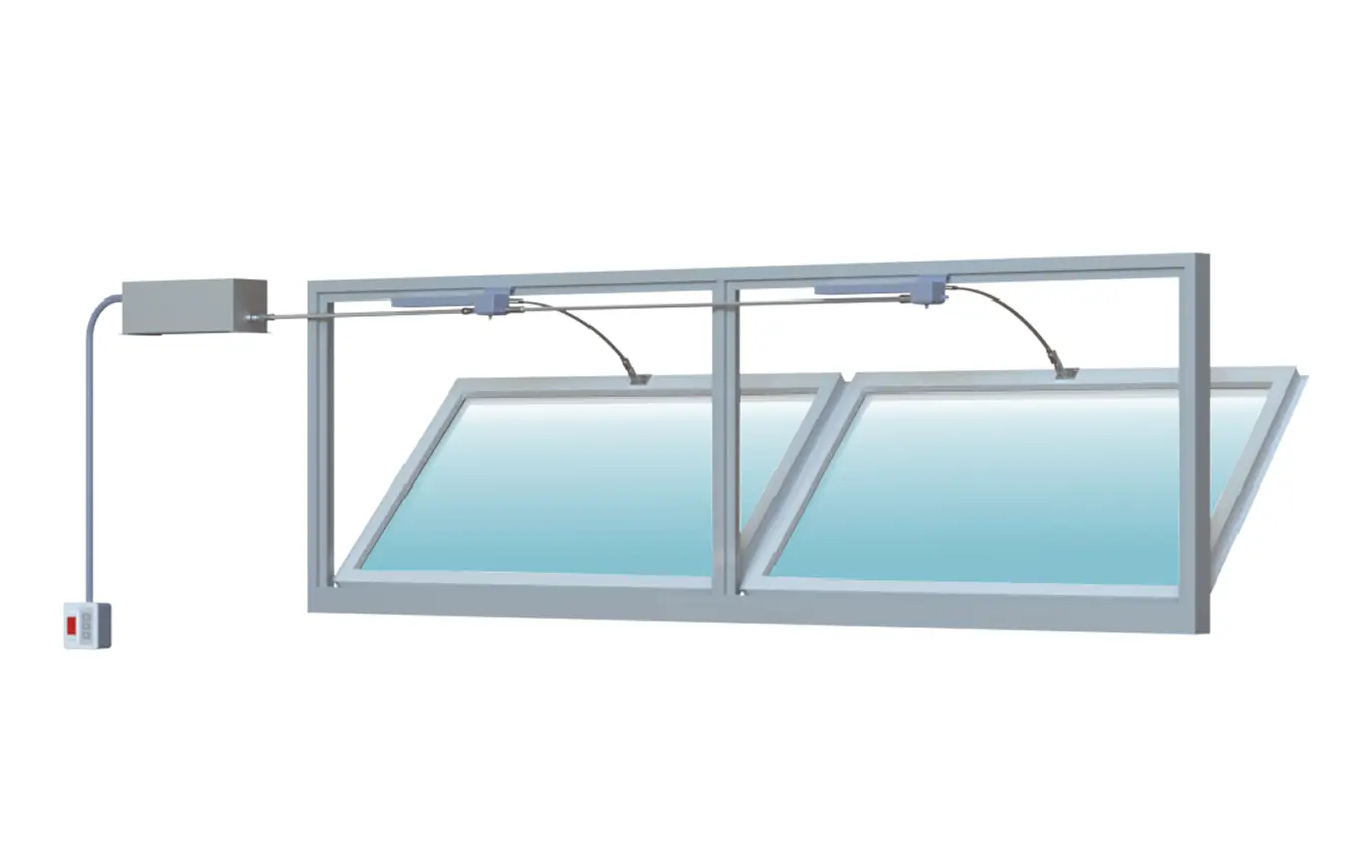

電動シリーズ

操作スイッチボックスの押しボタン操作で、遠く離れていても自由に操作ができます。煙感知器・防災盤との連動も可能です。

電動シリーズの特長

電動シリーズのラインナップ

窓対応表

シリーズ名	タイプ	機種名	外倒し	内倒し	突出し	すべり出し	横軸回転	縦軸回転	開き	片引き	突上げ	可動ガラリルーバー
ワンタッチシリーズ	ワイヤー	MD-W MD-WE	◯	◯	◯		◯	◯	◯		◯
	ワイヤー隠蔽	MD-NW MD-NWE	◯	◯	◯
	ワイヤー横使い	MD-WY MD-WYE	◯		◯
	ワイヤー片引	MD-WP MD-WPE								◯
ハンドルシリーズ	ワイヤー片引	MD-WRP								◯
	レール片引	MD-SP MD-BP MD-FP								◯
	ノーバックチェーン	MD-S MD-B MD-F	◯		◯	◯	◯	◯	◯
	ジャロジー・ルーバー	MD-JS MD-JB MD-JF										◯
	ケーブルギア	MD-GS MD-GB MD-GF	◯	◯
	ケーブルギア 250	MD-250A	◯	◯
	ケーブルギア 300	MD-300A			◯
	ケーブルギア 550	MD-550A								◯
	シングル・ダブルアーム	MD-AH MD-AC	◯	◯	◯	◯	◯				◯
	軽量・重量ラック	MD-LAH MD-LAC	◯		◯	◯	◯				◯
	ラック片引	MD-LPH MD-LPC								◯
	エンドレス片引	MD-RPH MD-RPC								◯
電動シリーズ	ワイヤー	MD-WEM	◯	◯	◯		◯	◯	◯		◯
	ワイヤー隠蔽	MD-NWEM	◯	◯	◯
	レール片引	MD-EP								◯
	ノーバックチェーン	MD-E	◯		◯	◯	◯	◯	◯
	ジャロジー・ルーバー	MD-JE										◯
	ケーブルギア	MD-GE	◯	◯
	シングル・ダブルアーム	MD-AE	◯	◯	◯	◯	◯				◯
	軽量・重量ラック	MD-LAE	◯		◯	◯	◯				◯
	ラック片引	MD-LPE								◯
	エンドレス片引	MD-RPE								◯
