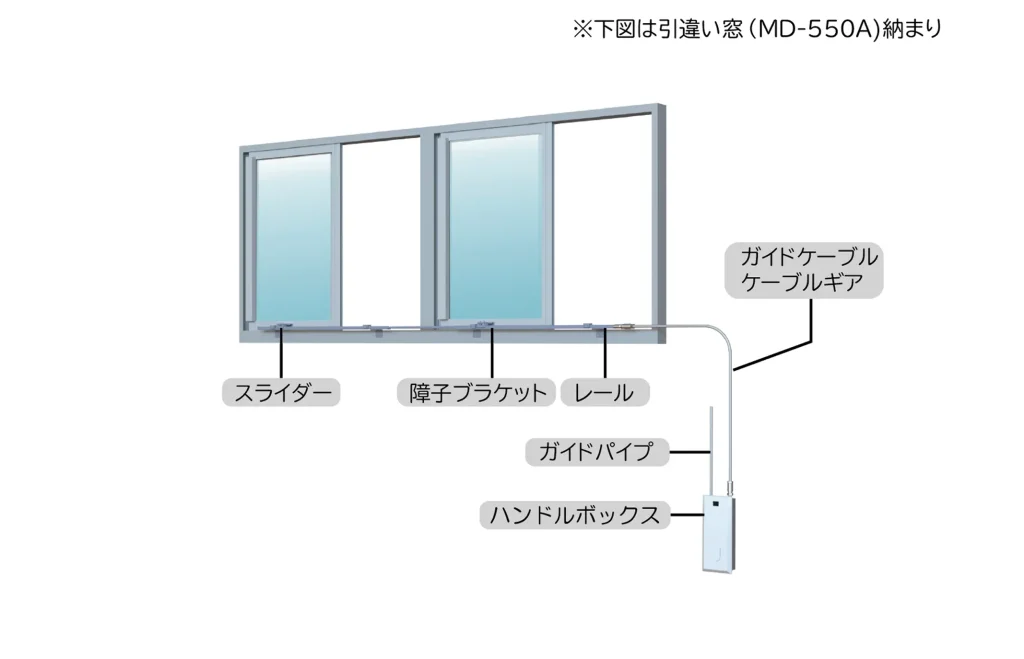

ハンドル ケーブルギヤ 550タイプMD-550A
伝達効率の高いケーブルギアとパイピングシステムにより窓の開閉はスムーズに操作できます。ケーブルギアのパイピング接続には丈夫なジョイント機構を使用。
片引き
引違い
連窓が同時（一斉）開閉
ロック機構で強力な密閉
スムーズな開閉
H・W寸法の制限
400≦H≦1500
400≦W≦2000
400≦W≦2000
最大連窓数
4連窓
単窓単窓開閉力
49N（5kgf）
MD-550A 製品概要
窓周り部品
露出
開閉操作
手動
煙感知器連動
ー
最大連窓数
4連窓
H・W寸法の制限
300≦H≦1500
400≦W≦2000
400≦W≦2000
単窓最大質量
ー
最大単窓開閉力
49N（5kgf）
対応ハンドルボックス
型番：NN300-3
図面ダウンロード
NN300-3
取扱説明書ダウンロード
型番：NN300-1
図面ダウンロード
NN300-1
取扱説明書ダウンロード
窓対応表
|
シリーズ名
|
タイプ
|
機種名
|
外倒し
|
内倒し
|
突出し
|
すべり出し
|
横軸回転
|
縦軸回転
|
開き
|
片引き
|
突上げ
|
可動ガラリ
ルーバー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ワンタッチ
シリーズ |
ワイヤー
|
MD-W
MD-WE |
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NW
MD-NWE |
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー横使い
|
MD-WY
MD-WYE |
◯
|
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー片引
|
MD-WP
MD-WPE |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ハンドル
シリーズ |
ワイヤー片引
|
MD-WRP
|
|
|
|
|
|
|
|
◯
|
|
|
|
レール片引
|
MD-SP
MD-BP MD-FP |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-S
MD-B MD-F |
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JS
MD-JB MD-JF |
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GS
MD-GB MD-GF |
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 250
|
MD-250A
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 300
|
MD-300A
|
|
|
◯
|
|
|
|
|
|
|
|
|
|
ケーブルギア 550
|
MD-550A
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
シングル・ダブルアーム
|
MD-AH
MD-AC |
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAH
MD-LAC |
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPH
MD-LPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPH
MD-RPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
電動
シリーズ |
ワイヤー
|
MD-WEM
|
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NWEM
|
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
レール片引
|
MD-EP
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-E
|
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JE
|
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GE
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
シングル・ダブルアーム
|
MD-AE
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAE
|
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPE
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPE
|
|
|
|
|
|
|
|
◯
|
|
|
