PRODUCT
製品情報
電動 ハンドルシリーズMD-EP/MD-E/MD-JE/MD-GE

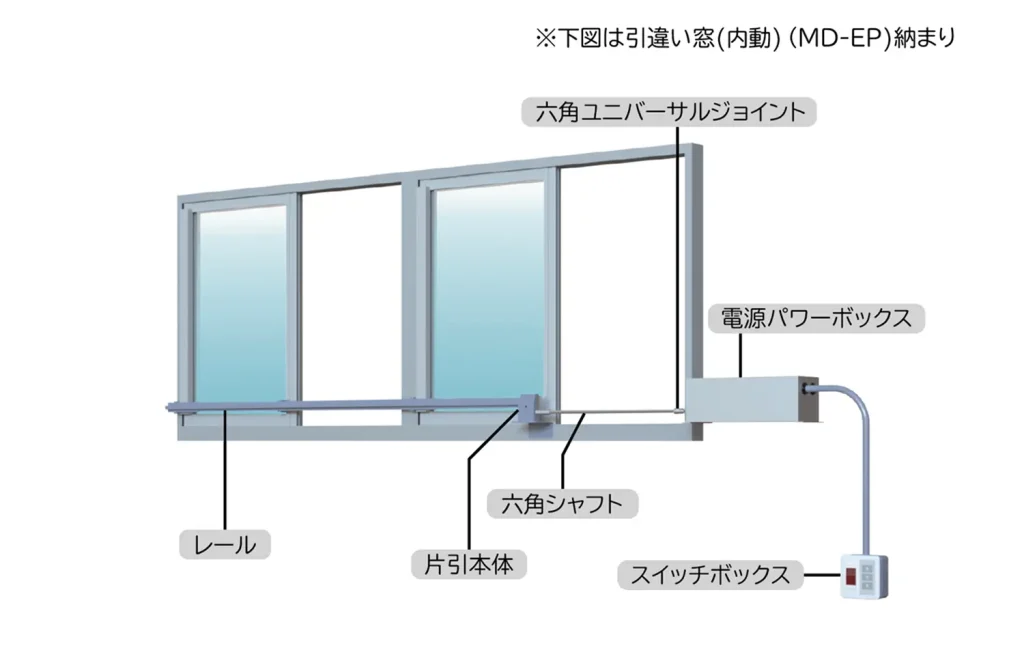

レール片引タイプ MD-EP
各連窓可動障子に1本のレールを固定するだけで連窓ができます。
本体1台で規定の窓数を開閉できます。

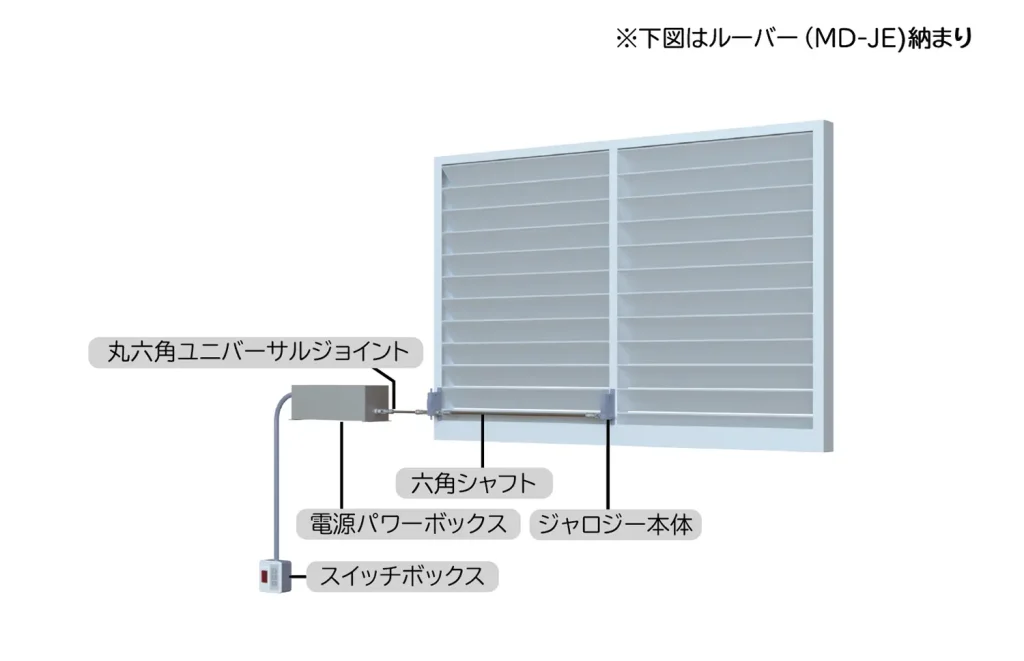

ジャロジー・ルーバータイプ MD-JE
回転軸方式なので連窓しているジャロジー・ルーバーをユニバーサルジョイントと六角シャフトで連結するだけで同時開閉します。
開閉垂直方向の段窓や真下の操作も可能です。

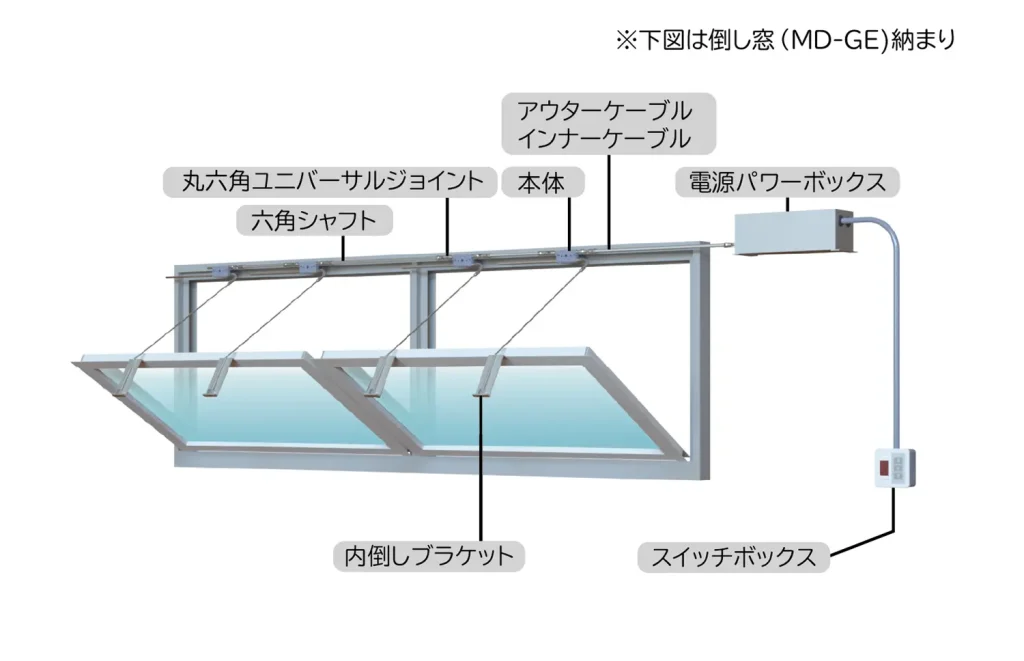

ケーブルギヤタイプ MD-GE
ケーブルギヤと回転軸方式をドッキングし超小型を実現しました。
伝達ロスが少なく、確実に開閉できます。
対応電動駆動装置・手動開放装置

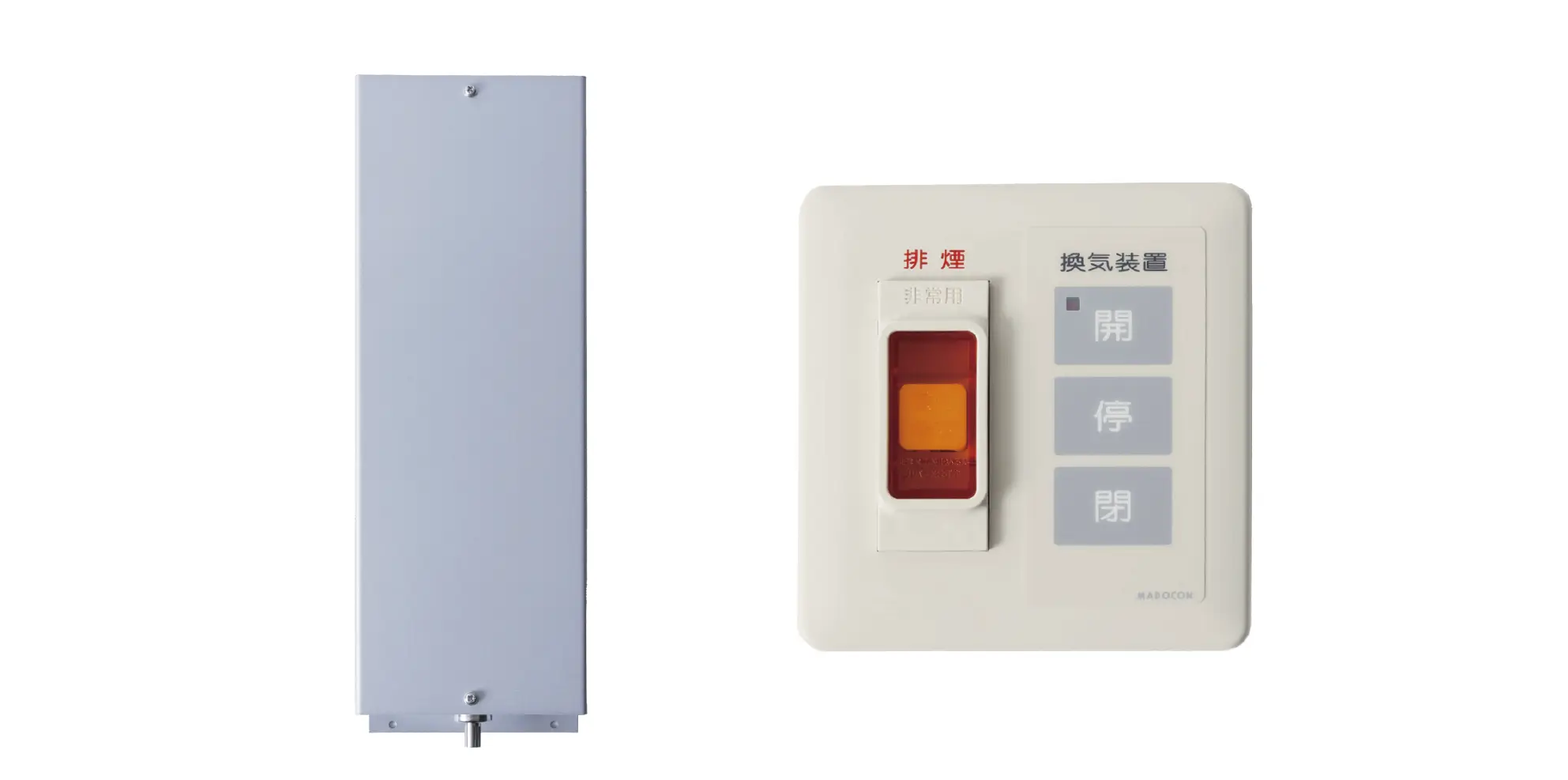

型番：PB100C-25（PB100C-50）・SW-11-A
図面ダウンロード
PB100C-25（PB100C-50）
SW-11-A
取扱説明書ダウンロード

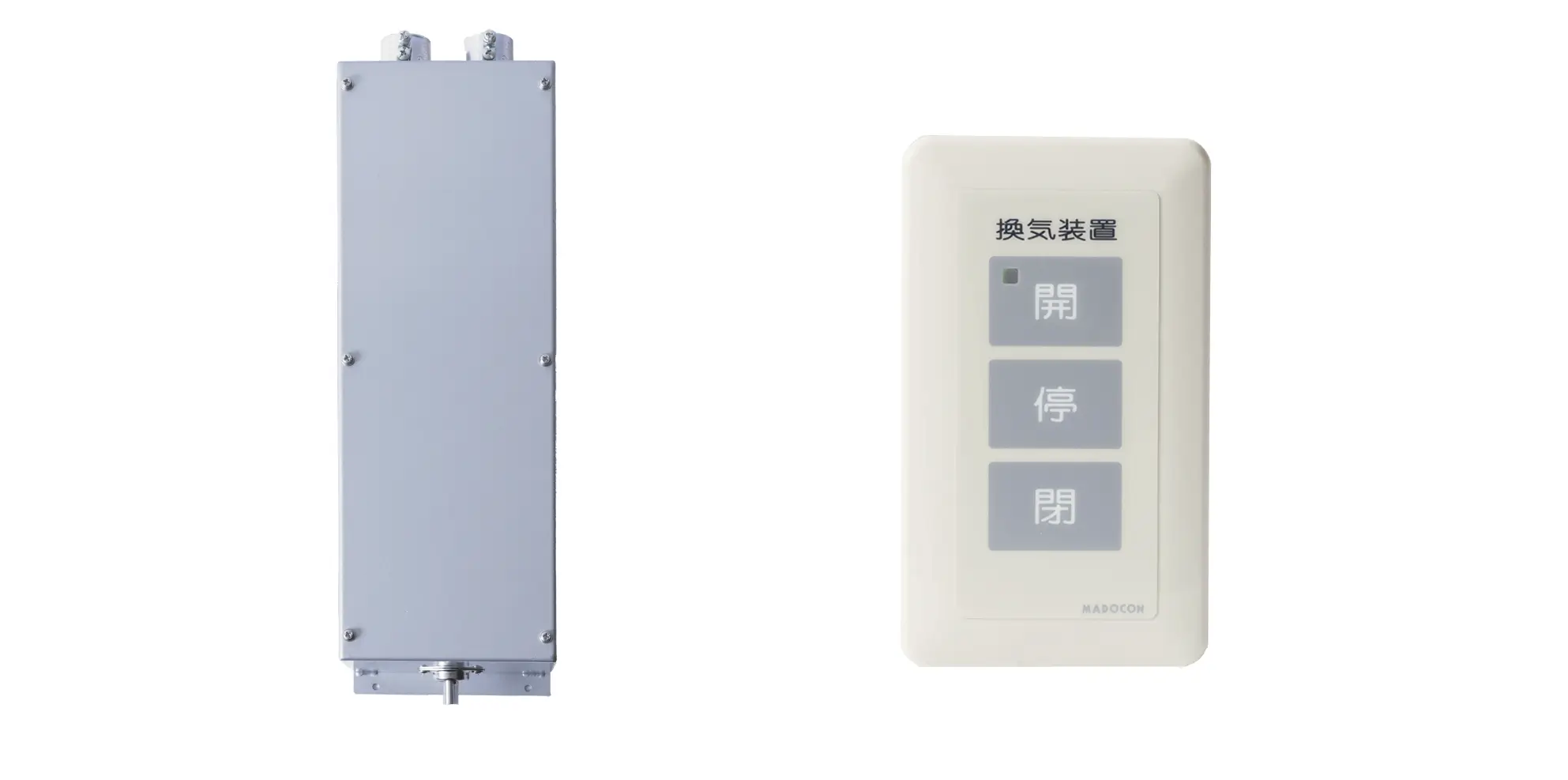

型番：PB100D-25（PB100D-50）・SW-12
図面ダウンロード
PB100D-25（PB100D-50）
取扱説明書ダウンロード
窓対応表
|
シリーズ名
|
タイプ
|
機種名
|
外倒し
|
内倒し
|
突出し
|
すべり出し
|
横軸回転
|
縦軸回転
|
開き
|
片引き
|
突上げ
|
可動ガラリ
ルーバー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ワンタッチ
シリーズ |
ワイヤー
|
MD-W
MD-WE |
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NW
MD-NWE |
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー横使い
|
MD-WY
MD-WYE |
◯
|
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー片引
|
MD-WP
MD-WPE |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ハンドル
シリーズ |
ワイヤー片引
|
MD-WRP
|
|
|
|
|
|
|
|
◯
|
|
|
|
レール片引
|
MD-SP
MD-BP MD-FP |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-S
MD-B MD-F |
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JS
MD-JB MD-JF |
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GS
MD-GB MD-GF |
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 250
|
MD-250A
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 300
|
MD-300A
|
|
|
◯
|
|
|
|
|
|
|
|
|
|
ケーブルギア 550
|
MD-550A
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
シングル・ダブルアーム
|
MD-AH
MD-AC |
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAH
MD-LAC |
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPH
MD-LPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPH
MD-RPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
電動
シリーズ |
ワイヤー
|
MD-WEM
|
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NWEM
|
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
レール片引
|
MD-EP
|
|
|
|
|
|
|
|
◯
|
|
|
|
|

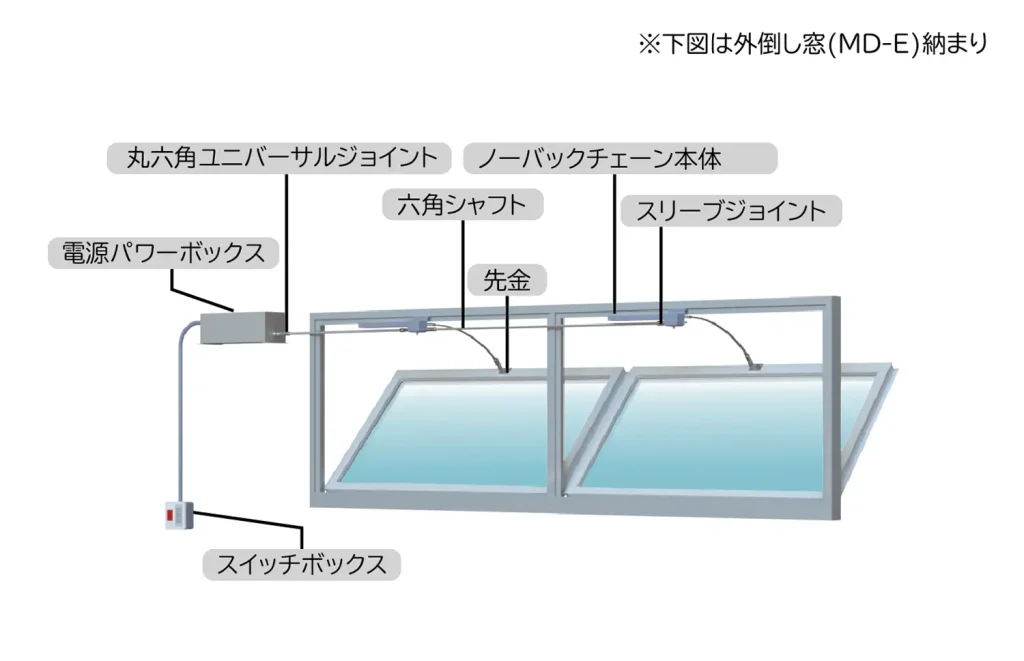

ノーバックチェーン
|
MD-E
|
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JE
|
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GE
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
シングル・ダブルアーム
|
MD-AE
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAE
|
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPE
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPE
|
|
|
|
|
|
|
|
◯
|
|
|
