ワンタッチ ワイヤータイプMD-W / MD-WE

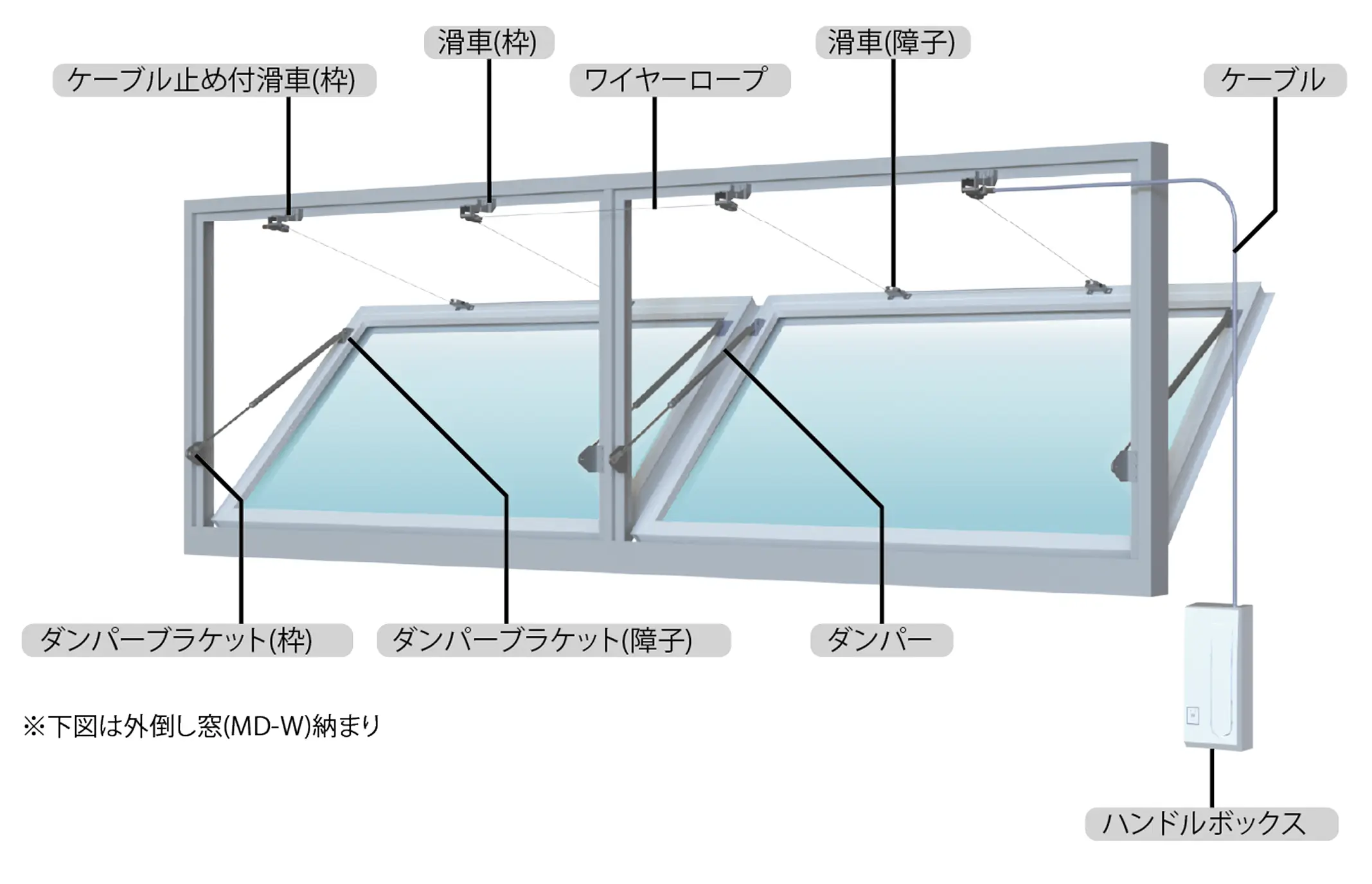

サッシの形状に合わせたダンパーにより、ハンドルボックスのボタンを押すだけで、ワンタッチオープンが可能です。連窓数が増えてもワイヤーロープには一窓分の力しか加わらないので、軽いハンドル操作で閉鎖ができます。様々な窓の開口形式、寸法に柔軟に対応ができます。
外倒し
内倒し
突出し
開き
横軸回転
縦軸回転
突上げ
確実なワンタッチオープン式
軽いハンドル操作
H・W寸法の制限
300≦H≦1000
500≦W≦2000
500≦W≦2000
単窓質量
40kgまで
MD-W 製品概要
窓周り部品
露出
開閉操作
手動
煙感知器連動
ー

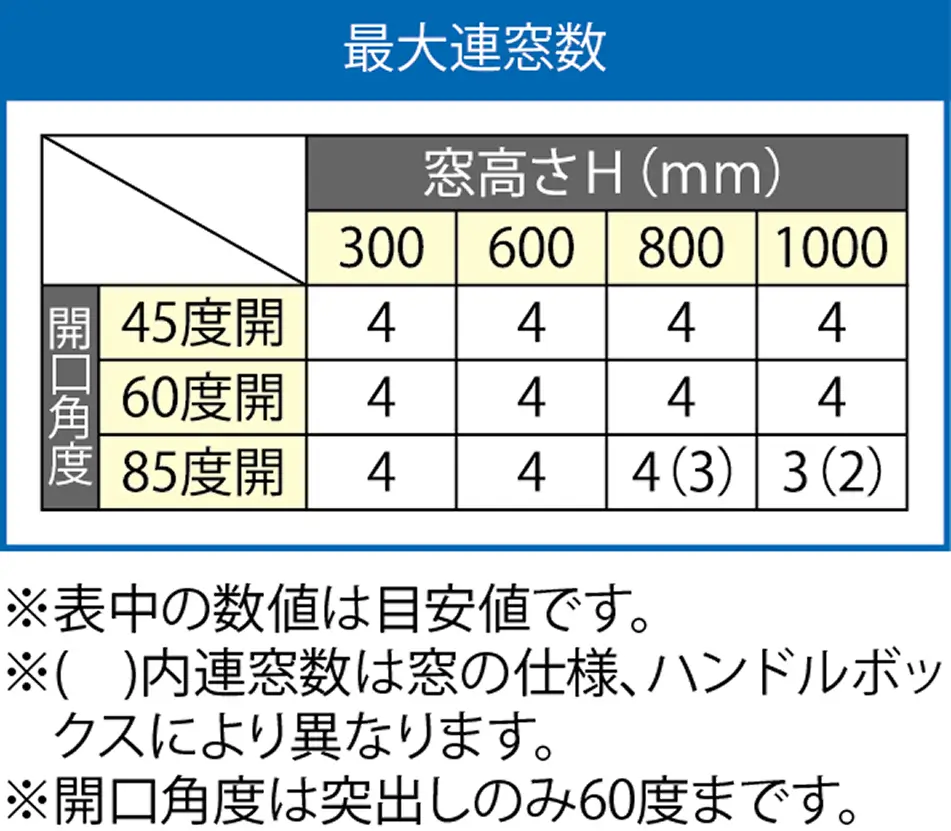

最大連窓数
4連窓*
H・W寸法の制限
最小：300mm×500mm
最大：1000mm×2000mm
単窓最大質量
40kg
最大単窓開閉力
ー
MD-WE 製品概要
窓周り部品
露出
開閉操作
手動
煙感知器連動
◯
最大連窓数
4連窓*
H・W寸法の制限
最小：300mm×500mm
最大：1000mm×2000mm
単窓最大質量
40kg
最大単窓開閉力
ー
対応ハンドルボックス
型番：NN23AR / NN23AR-E
取扱説明書ダウンロード
型番：NN23A / NN23A-E
取扱説明書ダウンロード
型番：NN23AF / NN23AF-E
取扱説明書ダウンロード
型番：NN23R / NN23R-E
取扱説明書ダウンロード
型番：NN23 / NN23-E
取扱説明書ダウンロード
型番：NN23F / NN23F-E
取扱説明書ダウンロード
型番：HM1 / HM1-E
取扱説明書ダウンロード
型番：HM3 / HM3-E
取扱説明書ダウンロード
型番：TH2
図面ダウンロード
取扱説明書ダウンロード
型番：mini1
図面ダウンロード
取扱説明書ダウンロード
型番：mini3
図面ダウンロード
取扱説明書ダウンロード
型番：フレンド mini-L
図面ダウンロード
フレンド mini-L
取扱説明書ダウンロード
型番：BH10
図面ダウンロード
取扱説明書ダウンロード
型番：NBW-m01P
図面ダウンロード
NBW-m01P
取扱説明書ダウンロード
型番：NBW-m02P
図面ダウンロード
NBW-m02P
取扱説明書ダウンロード
窓対応表
|
シリーズ名
|
タイプ
|
機種名
|
外倒し
|
内倒し
|
突出し
|
すべり出し
|
横軸回転
|
縦軸回転
|
開き
|
片引き
|
突上げ
|
可動ガラリ
ルーバー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ワンタッチ
シリーズ |
ワイヤー
|
MD-W
MD-WE |
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NW
MD-NWE |
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー横使い
|
MD-WY
MD-WYE |
◯
|
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー片引
|
MD-WP
MD-WPE |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ハンドル
シリーズ |
ワイヤー片引
|
MD-WRP
|
|
|
|
|
|
|
|
◯
|
|
|
|
レール片引
|
MD-SP
MD-BP MD-FP |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-S
MD-B MD-F |
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JS
MD-JB MD-JF |
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GS
MD-GB MD-GF |
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 250
|
MD-250A
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 300
|
MD-300A
|
|
|
◯
|
|
|
|
|
|
|
|
|
|
ケーブルギア 550
|
MD-550A
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
シングル・ダブルアーム
|
MD-AH
MD-AC |
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAH
MD-LAC |
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPH
MD-LPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPH
MD-RPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
電動
シリーズ |
ワイヤー
|
MD-WEM
|
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NWEM
|
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
レール片引
|
MD-EP
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-E
|
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JE
|
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GE
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
シングル・ダブルアーム
|
MD-AE
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAE
|
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPE
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPE
|
|
|
|
|
|
|
|
◯
|
|
|
