PRODUCT
製品情報

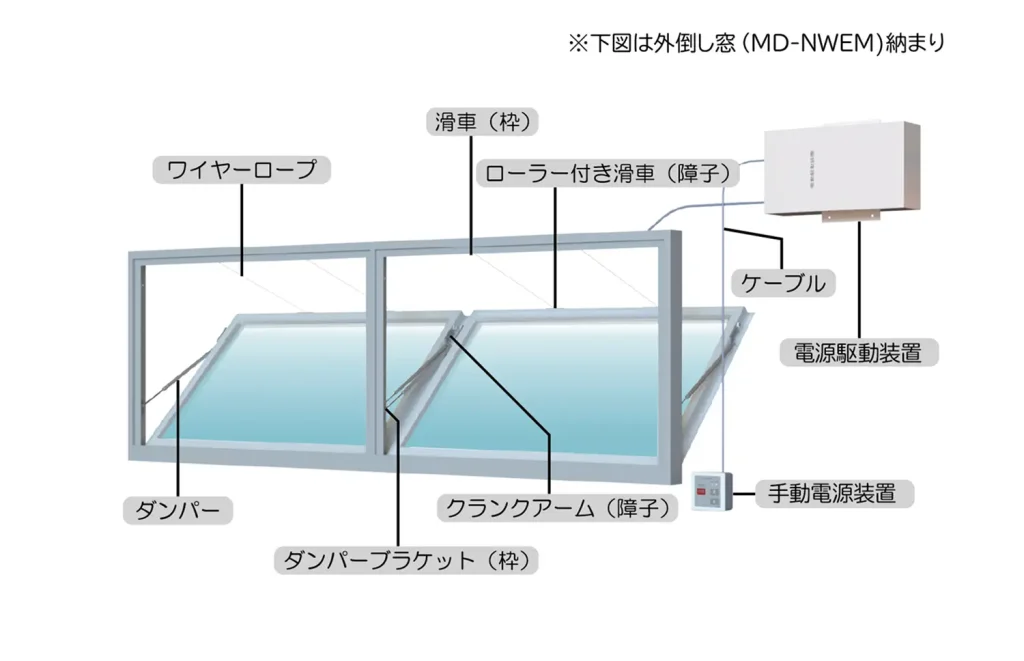

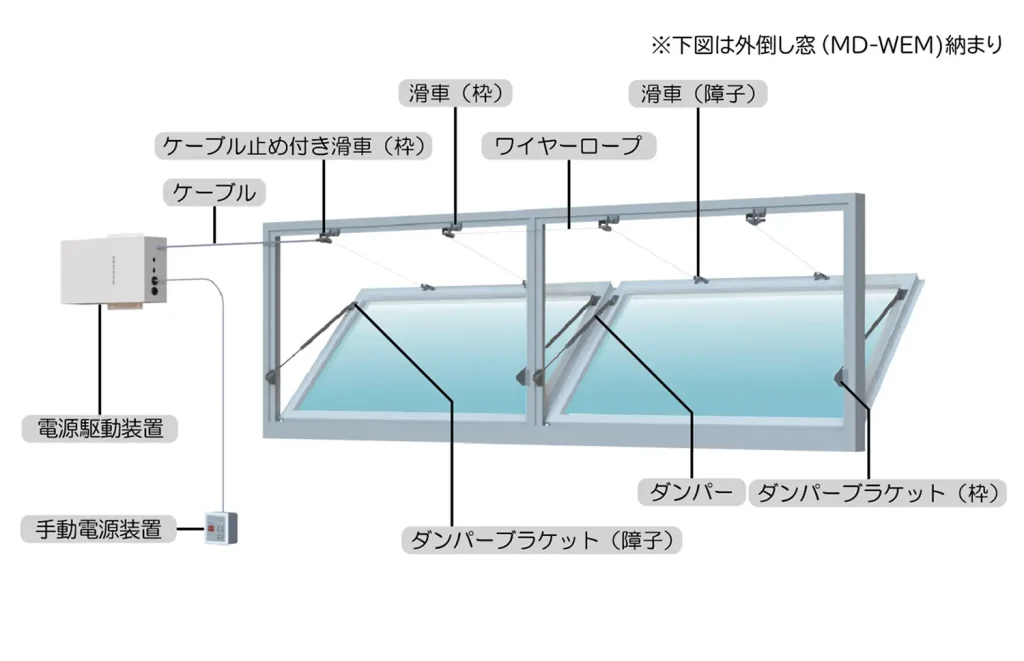

電動 ワイヤータイプMD-WEM/MD-NDEM
手動解放装置の押しボタン操作で、離れた距離から自由に窓が解放できます。煙感知器や防災盤が設置されていれば電気信号で自動的に窓を開き、排煙を行うことができます。
対応電動駆動装置・手動開放装置

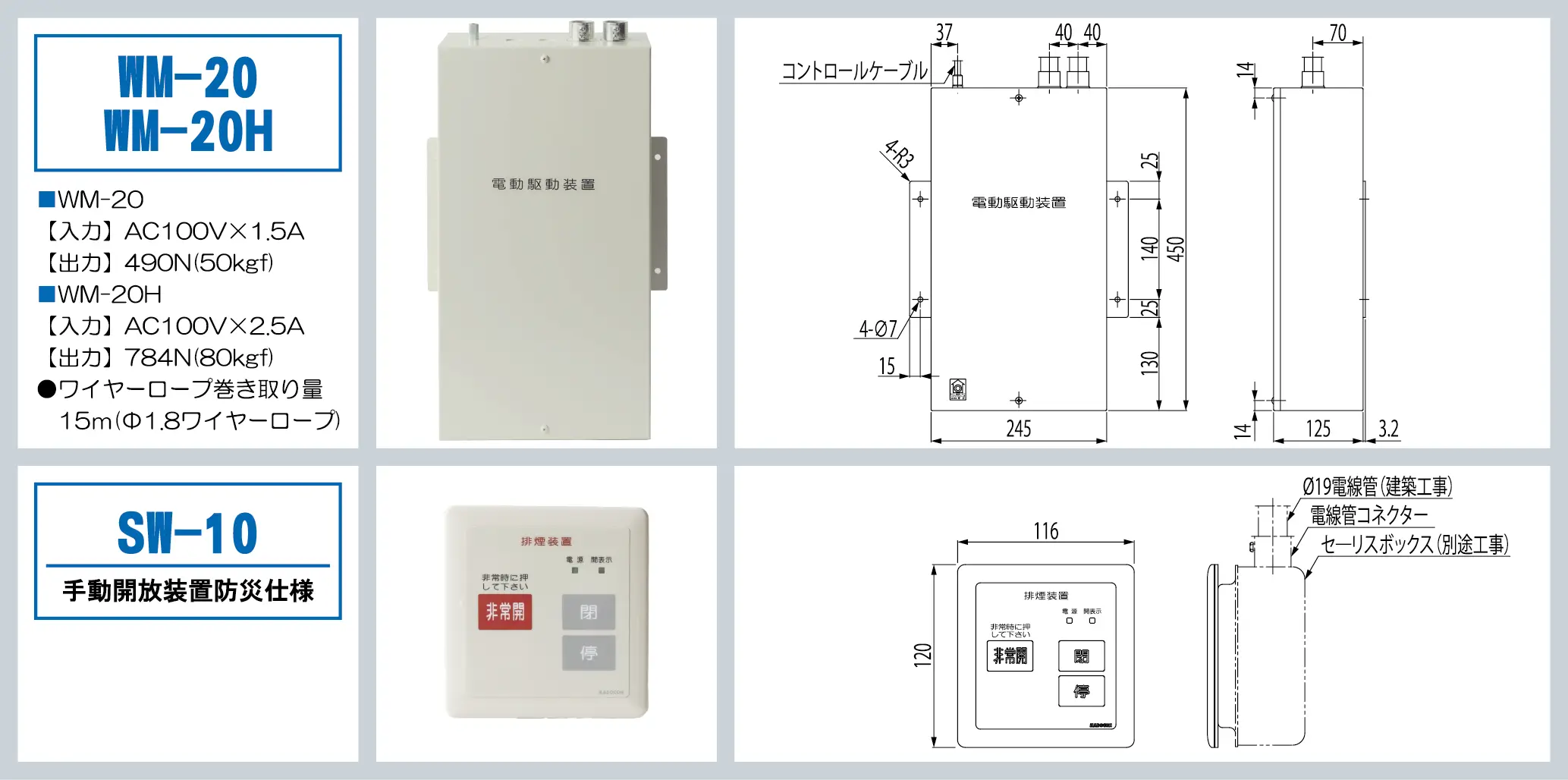

型番：WM-20（WM-20H）・SW-10
図面ダウンロード
WM-20（WM-20H）
取扱説明書ダウンロード

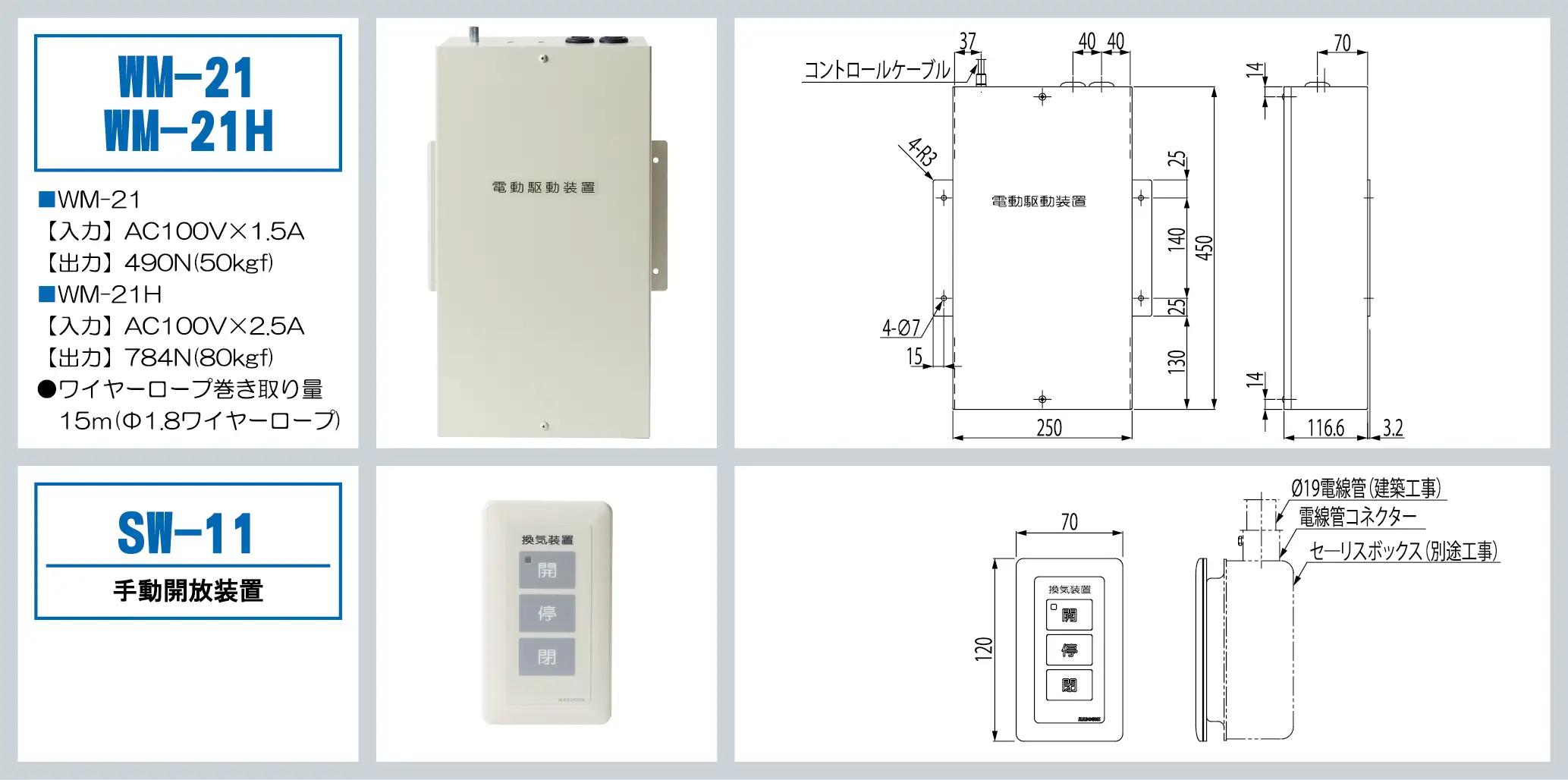

型番：WM-21（WM-21H）・SW-11
図面ダウンロード
WM-21（WM-21H）
取扱説明書ダウンロード

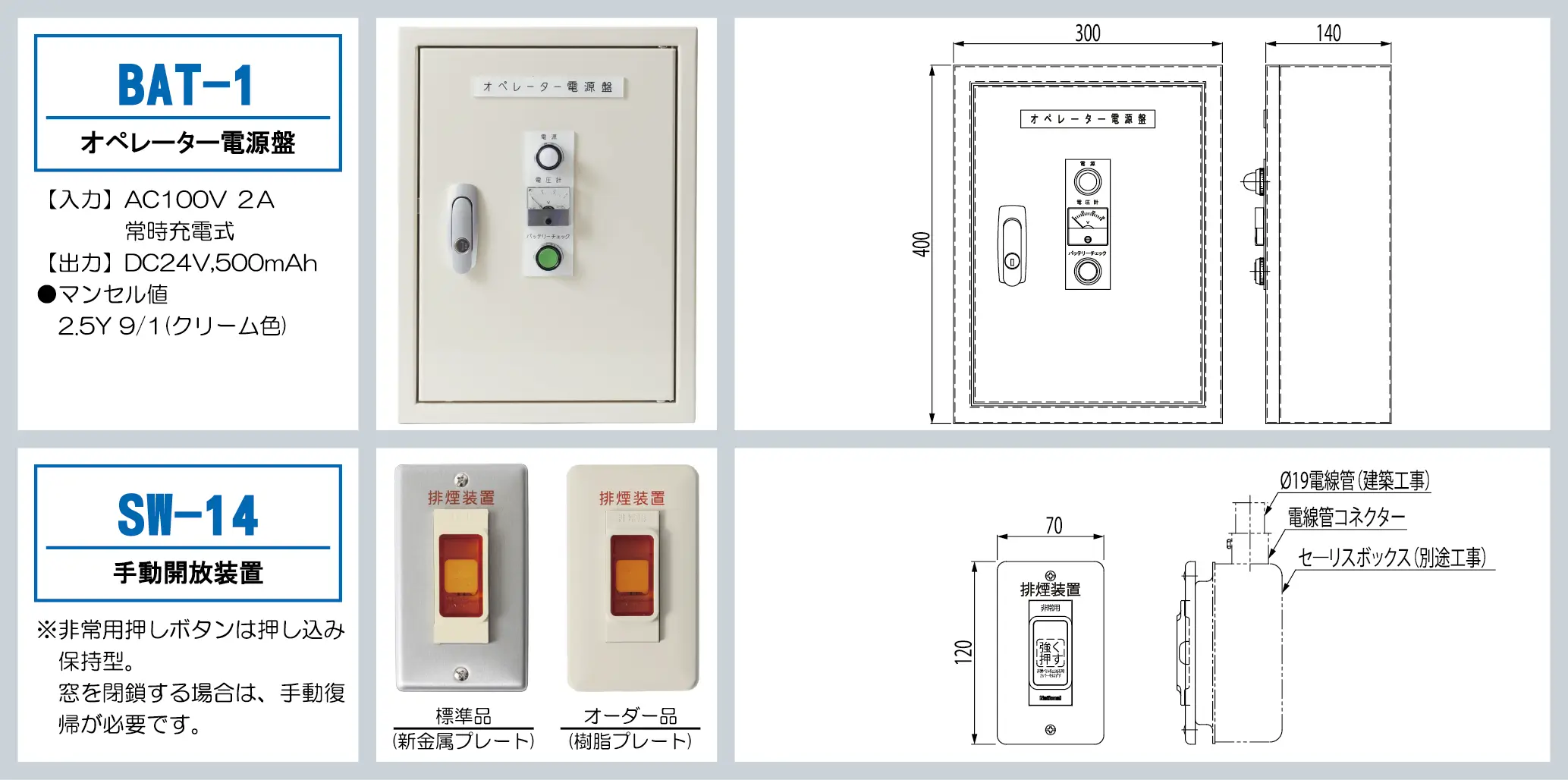

型番：BAT-1・SW-14

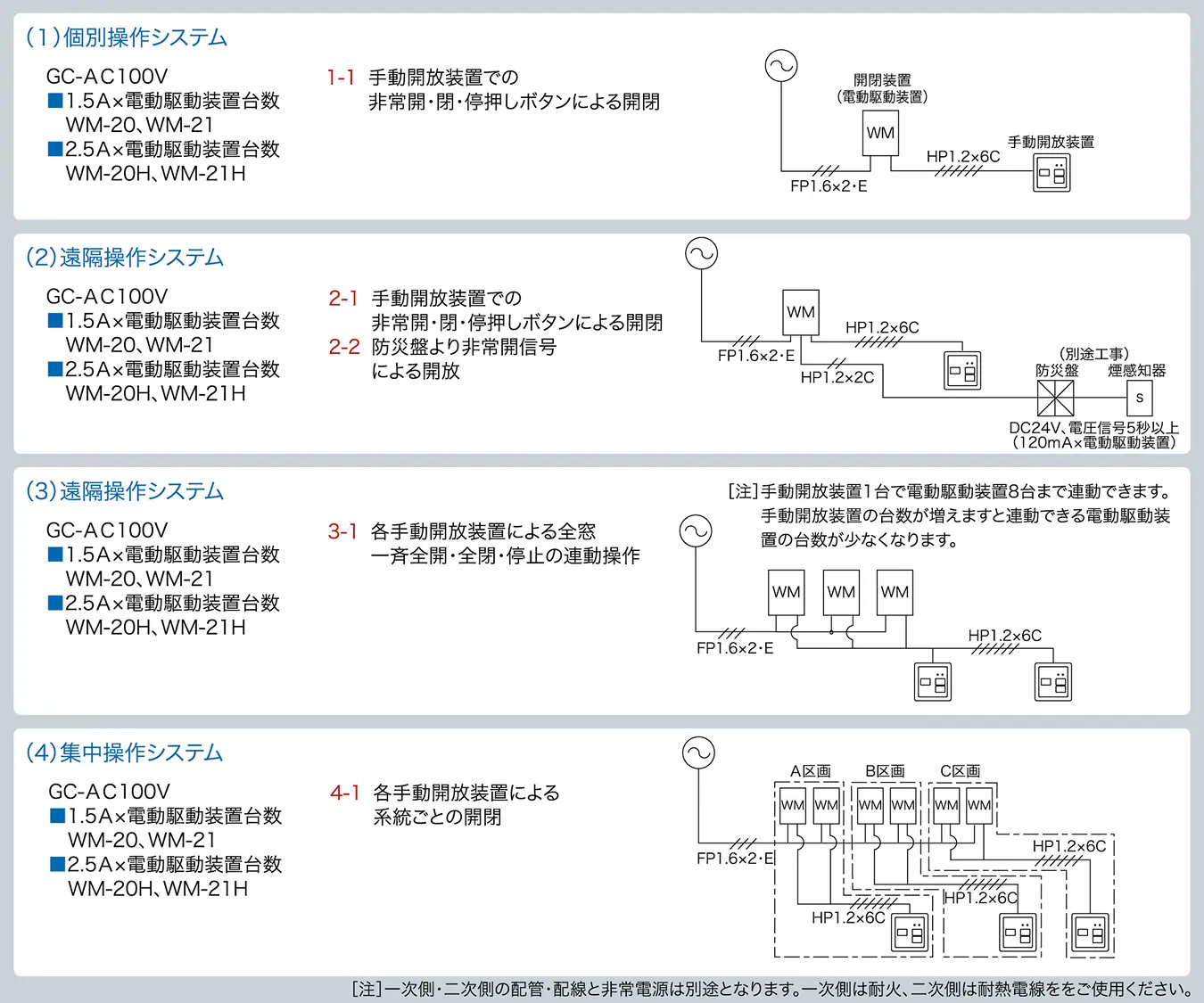

電動システム構成表
窓対応表
|
シリーズ名
|
タイプ
|
機種名
|
外倒し
|
内倒し
|
突出し
|
すべり出し
|
横軸回転
|
縦軸回転
|
開き
|
片引き
|
突上げ
|
可動ガラリ
ルーバー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ワンタッチ
シリーズ |
ワイヤー
|
MD-W
MD-WE |
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NW
MD-NWE |
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー横使い
|
MD-WY
MD-WYE |
◯
|
|
◯
|
|
|
|
|
|
|
|
|
|
ワイヤー片引
|
MD-WP
MD-WPE |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ハンドル
シリーズ |
ワイヤー片引
|
MD-WRP
|
|
|
|
|
|
|
|
◯
|
|
|
|
レール片引
|
MD-SP
MD-BP MD-FP |
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-S
MD-B MD-F |
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JS
MD-JB MD-JF |
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GS
MD-GB MD-GF |
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 250
|
MD-250A
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
ケーブルギア 300
|
MD-300A
|
|
|
◯
|
|
|
|
|
|
|
|
|
|
ケーブルギア 550
|
MD-550A
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
シングル・ダブルアーム
|
MD-AH
MD-AC |
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAH
MD-LAC |
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPH
MD-LPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPH
MD-RPC |
|
|
|
|
|
|
|
◯
|
|
|
|
|
電動
シリーズ |
ワイヤー
|
MD-WEM
|
◯
|
◯
|
◯
|
|
◯
|
◯
|
◯
|
|
◯
|
|
|
ワイヤー隠蔽
|
MD-NWEM
|
◯
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
レール片引
|
MD-EP
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
ノーバックチェーン
|
MD-E
|
◯
|
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
|
|
ジャロジー・ルーバー
|
MD-JE
|
|
|
|
|
|
|
|
|
|
◯
|
|
|
ケーブルギア
|
MD-GE
|
◯
|
◯
|
|
|
|
|
|
|
|
|
|
|
シングル・ダブルアーム
|
MD-AE
|
◯
|
◯
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
軽量・重量ラック
|
MD-LAE
|
◯
|
|
◯
|
◯
|
◯
|
|
|
|
◯
|
|
|
|
ラック片引
|
MD-LPE
|
|
|
|
|
|
|
|
◯
|
|
|
|
|
エンドレス片引
|
MD-RPE
|
|
|
|
|
|
|
|
◯
|
|
|
